Cylindrical end mills

Cylindrical end mills

Category:

Standard cylindrical end mills of MASAM are manufactured for all kind of machining materials at the same price. After the end of the tool life, we offer for our customers re-grinding process in discounted price. If your tool is not in the tables below, we have prepared an offer of special – cylindrical end mills.

Description

Cylindrical end mills for steel and cast iron

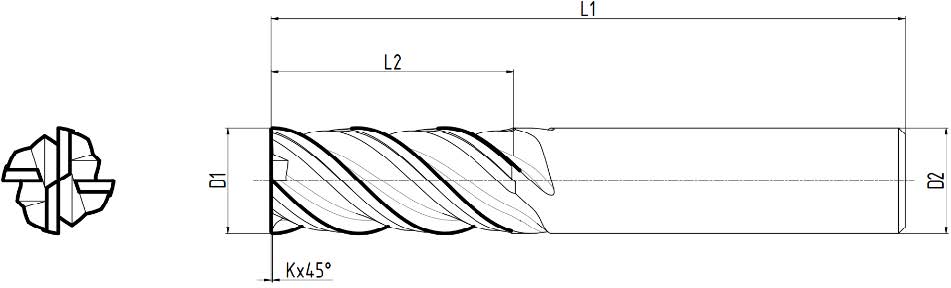

D1 D2 L1 L2 Functional L3/D3 z Labeling
3 6h6 53 10 12/2,8 4 V.06.03.04.010.053.P
4 6h6 53 12 14/3,8 4 V.06.04.04.012.053.P
5 6h6 53 12 14/4,8 4 V.06.05.04.012.053.P
6 6h6 53 12 14/5,8 4 V.06.06.04.012.053.P
8 8h6 64 20 25/7,8 4 V.08.08.04.020.064.P
8 8h6 81 24 40/7,8 4 V.08.08.04.024.081.P
8 8h6 108 30 65/7,8 4 V.08.08.04.030.108.P
10 10h6 64 20 25/9,8 4 V.10.10.04.020.064.P
10 10h6 81 24 40/9,8 4 V.10.10.04.024.081.P
10 10h6 108 30 65/9,8 4 V.10.10.04.030.108.P
12 12h6 81 30 35/11,8 4 V.12.12.04.030.081.P
12 12h6 108 30 60/11,8 4 V.12.12.04.030.108.P
14 14h6 108 30 60/13,8 4 V.14.14.04.030.108.P
16 16h6 108 30 60/15,8 4 V.16.16.04.030.108.P
16 16h6 163 40 110/15,8 4 V.16.16.04.040.163.P
20 20h6 108 40 55/19,8 4 V.20.20.04.040.108.P
20 20h6 163 50 110/19,8 4 V.20.20.04.050.163.P
20 20h6 163 50 110/19,8 6 V.20.20.06.050.163.P
25 25h6 163 50 100/24,8 4 V.25.25.04.050.163.P
25 25h6 163 50 100/24,8 6 V.25.25.06.050.163.P

Cylindrical end mills for aluminum alloys

D1 D2 L1 L2 Relief L3/D3 z Labeling
3 6h6 53 10 12/2,8 3 V.06.03.03.010.053.A
4 6h6 53 12 14/3,8 3 V.06.04.03.012.053.A
5 6h6 53 12 14/4,8 3 V.06.05.03.012.053.A
6 6h6 53 12 14/4,8 3 V.06.06.03.012.053.A
8 8h6 64 20 25/7,8 3 V.08.08.03.020.064.A
8 8h6 81 24 40/7,8 3 V.08.08.03.024.081.A
8 8h6 108 30 65/7,8 3 V.08.08.03.030.108.A
10 10h6 64 20 25/9,8 3 V.10.10.03.020.064.A
10 10h6 81 24 40/9,8 3 V.10.10.03.024.081.A
10 10h6 108 30 65/9,8 3 V.10.10.03.030.108.A
12 12h6 81 30 35/11,8 3 V.12.12.03.030.081.A
12 12h6 108 30 60/11,8 3 V.12.12.03.030.108.A
14 14h6 108 30 60/13,8 3 V.14.14.03.030.108.A
16 16h6 108 30 60/15,8 3 V.16.16.03.030.108.A
16 16h6 163 40 110/15,8 3 V.16.16.03.040.163.A
20 20h6 108 40 55/19,8 3 V.20.20.03.040.108.A
20 20h6 163 50 110/19,8 3 V.20.20.03.050.163.A
20 20h6 163 50 110/19,8 3 V.20.20.03.050.163.A
25 25h6 163 50 100/24,8 3 V.25.25.03.050.163.A
25 25h6 163 50 100/24,8 3 V.25.25.03.050.163.A

Cylindrical end mills for hardened steel

D1 D2 L1 L2 Functional L3/D3 z Labeling
3 6h6 53 10 12/2,8 4 V.06.03.04.010.053.P.H
4 6h6 53 12 14/3,8 4 V.06.04.04.012.053.P.H
5 6h6 53 12 14/4,8 4 V.06.05.04.012.053.P.H
6 6h6 53 12 14/5,8 4 V.06.06.04.012.053.P.H
8 8h6 64 20 25/7,8 4 V.08.08.04.020.064.P.H
8 8h6 81 24 40/7,8 4 V.08.08.04.024.081.P.H
8 8h6 108 30 65/7,8 4 V.08.08.04.030.108.P.H
10 10h6 64 20 25/9,8 4 V.10.10.04.020.064.P.H
10 10h6 81 24 40/9,8 4 V.10.10.04.024.081.P.H
10 10h6 108 30 65/9,8 4 V.10.10.04.030.108.P.H
12 12h6 81 30 35/11,8 4 V.12.12.04.030.081.P.H
12 12h6 108 30 60/11,8 4 V.12.12.04.030.108.P.H
14 14h6 108 30 60/13,8 4 V.14.14.04.030.108.P.H
16 16h6 108 30 60/15,8 4 V.16.16.04.030.108.P.H
16 16h6 163 40 110/15,8 4 V.16.16.04.040.163.P.H
20 20h6 108 40 55/19,8 4 V.20.20.04.040.108.P.H
20 20h6 163 50 110/19,8 4 V.20.20.04.050.163.P.H
20 20h6 163 50 110/19,8 6 V.20.20.06.050.163.P.H
25 25h6 163 50 100/24,8 4 V.25.25.04.050.163.P.H
25 25h6 163 50 100/24,8 6 V.25.25.06.050.163.P.H

Cylindrical end mills for stainless steel

D1 D2 L1 L2 Functional L3/D3 z Labeling
3 6h6 53 10 12/2,8 4 V.06.03.04.010.053.P.S
4 6h6 53 12 14/3,8 4 V.06.04.04.012.053.P.S
5 6h6 53 12 14/4,8 4 V.06.05.04.012.053.P.S
6 6h6 53 12 14/5,8 4 V.06.06.04.012.053.P.S
8 8h6 64 20 25/7,8 4 V.08.08.04.020.064.P.S
8 8h6 81 24 40/7,8 4 V.08.08.04.024.081.P.S
8 8h6 108 30 65/7,8 4 V.08.08.04.030.108.P.S
10 10h6 64 20 25/9,8 4 V.10.10.04.020.064.P.S
10 10h6 81 24 40/9,8 4 V.10.10.04.024.081.P.S
10 10h6 108 30 65/9,8 4 V.10.10.04.030.108.P.S
12 12h6 81 30 35/11,8 4 V.12.12.04.030.081.P.S
12 12h6 108 30 60/11,8 4 V.12.12.04.030.108.P.S
14 14h6 108 30 60/13,8 4 V.14.14.04.030.108.P.S
16 16h6 108 30 60/15,8 4 V.16.16.04.030.108.P.S
16 16h6 163 40 110/15,8 4 V.16.16.04.040.163.P.S
20 20h6 108 40 55/19,8 4 V.20.20.04.040.108.P.S
20 20h6 163 50 110/19,8 4 V.20.20.04.050.163.P.S
20 20h6 163 50 110/19,8 6 V.20.20.06.050.163.P.S
25 25h6 163 50 100/24,8 4 V.25.25.04.050.163.P.S
25 25h6 163 50 100/24,8 6 V.25.25.06.050.163.P.S

Cylindrical end mills for graphite

D1 D2 L1 L2 Functional L3/D3 z Labeling
3 6h6 53 10 12/2,8 4 V.06.03.04.010.053.P.G
4 6h6 53 12 14/3,8 4 V.06.04.04.012.053.P.G
5 6h6 53 12 14/4,8 4 V.06.05.04.012.053.P.G
6 6h6 53 12 14/5,8 4 V.06.06.04.012.053.P.G
8 8h6 64 20 25/7,8 4 V.08.08.04.020.064.P.G
8 8h6 81 24 40/7,8 4 V.08.08.04.024.081.P.G
8 8h6 108 30 65/7,8 4 V.08.08.04.030.108.P.G
10 10h6 64 20 25/9,8 4 V.10.10.04.020.064.P.G
10 10h6 81 24 40/9,8 4 V.10.10.04.024.081.P.G
10 10h6 108 30 65/9,8 4 V.10.10.04.030.108.P.G
12 12h6 81 30 35/11,8 4 V.12.12.04.030.081.P.G
12 12h6 108 30 60/11,8 4 V.12.12.04.030.108.P.G
14 14h6 108 30 60/13,8 4 V.14.14.04.030.108.P.G
16 16h6 108 30 60/15,8 4 V.16.16.04.030.108.P.G
16 16h6 163 40 110/15,8 4 V.16.16.04.040.163.P.G
20 20h6 108 40 55/19,8 4 V.20.20.04.040.108.P.G
20 20h6 163 50 110/19,8 4 V.20.20.04.050.163.P.G
20 20h6 163 50 110/19,8 6 V.20.20.06.050.163.P.G
25 25h6 163 50 100/24,8 4 V.25.25.04.050.163.P.G
25 25h6 163 50 100/24,8 6 V.25.25.06.050.163.P.G
